Accueil » Aléseuse Trevisan DS900/300



ALÉSEUSE
TREVISAN DS900/300C

FICHE TECHNIQUE

  • CNC: Fanuc
  • Course axe X : 2800 mm
  • Course axe Y: 1470 mm
  • Course axe Z: 1800 mm
  • Dimensions table: 1250x1250 mm
  • Magasin outils: 40 postes
  • Puissance moteur de broche: 37 KW
  • Système changement des palletes: Oui
  • Table basculante: Option
  • Tournage max. Ø: 1500 mm
  • Unités d’usinage: 2
  • Vitesse moteur broche: 1500 t.p.m.

Le centre d’usinage DS900/300C se caractérise par 2 systèmes d’usinage :

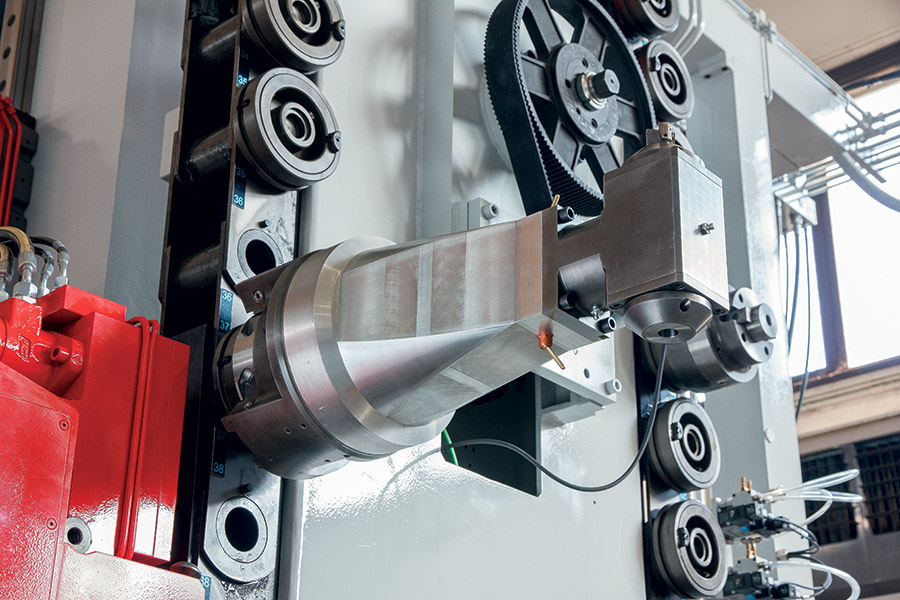

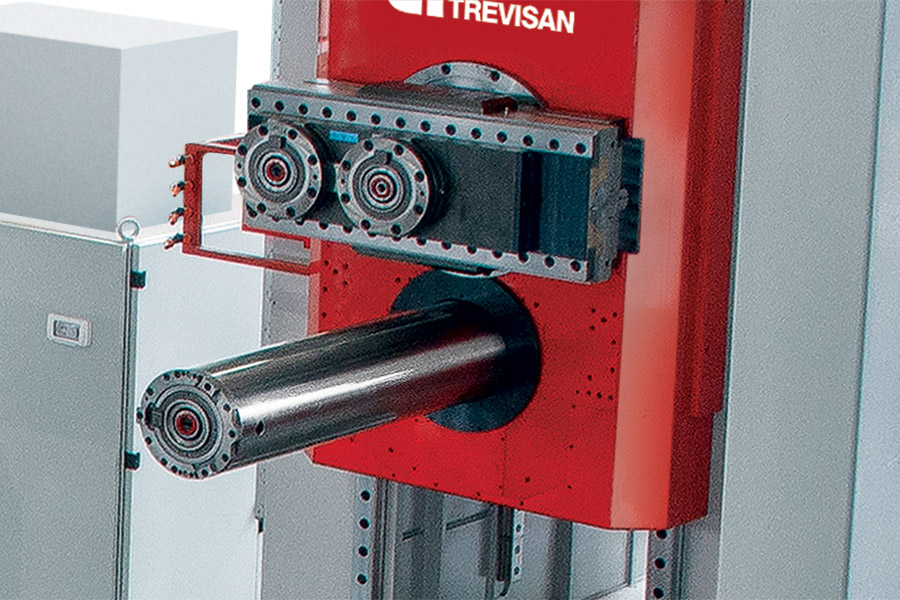

D’une part – le dispositif de tournage de 900 mm de diamètre de l’axe U, qui est équipé de deux positions porte-outil sur la partie mobile de 300 mm, adaptées pour des opérations de tournage du petit à grand diamètre, en utilisant le même outil. Ce dispositif de tournage peut effectuer pratiquement tout type d’opération de tournage – sphérique ou conique, ainsi qu’alésage et filetage d’un seul point avec des outils standard de perçage et de filetage

D’autre part, la broche de haute vitesse, située au-dessous du dispositif est utilisée pour le fraisage, le perçage, le taraudage et d’autres opérations d’usinage. Pour le perçage de grande vitesse et les applications de tournage, la broche de grande vitesse incorpore un système différentiel géré par la commande numérique, pour la programmation de l’outil. Pendant les opérations de tournage l’outil fonctionne comme un tour, en utilisant la vitesse de surface constante pour obtenir un niveau optimal d’enlèvement de métal tout en gardant la vie de l’outil. Le dispositif de l’axe U est bloqué dans sa position chaque fois que la broche est en fonction.

Cette machine de construction robuste est conçue pour inclure un excellent système d’évacuation des copeaux et un système de surveillance entièrement clos.

Tous les composants internes de la tête sont constamment lubrifiés avec un système de lubrification progressive.

Le bâti est en acier soudé et stabilisé. La tête est en fonte Meehanite.

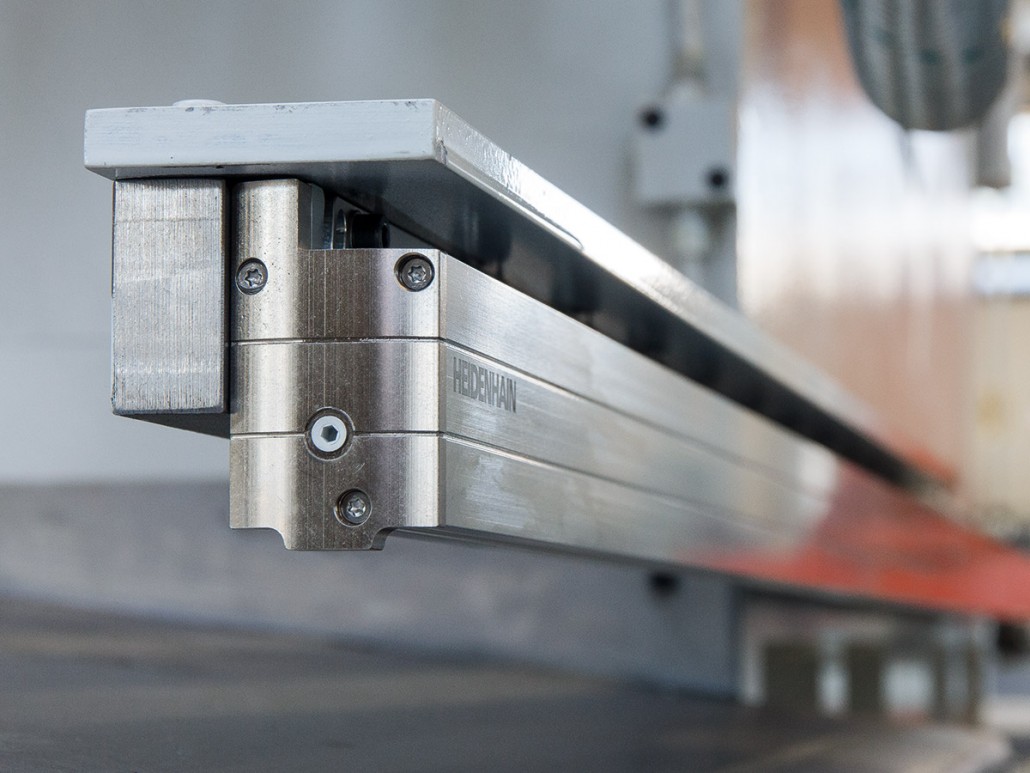

Tous les axes sont équipés de glissières à roulements linéaires et sont entraînés par des vis à billes et par des servomoteurs de haute performance.

Le centre d’usinage DS900 est équipé de palettes de 1250mm x 1250mm.

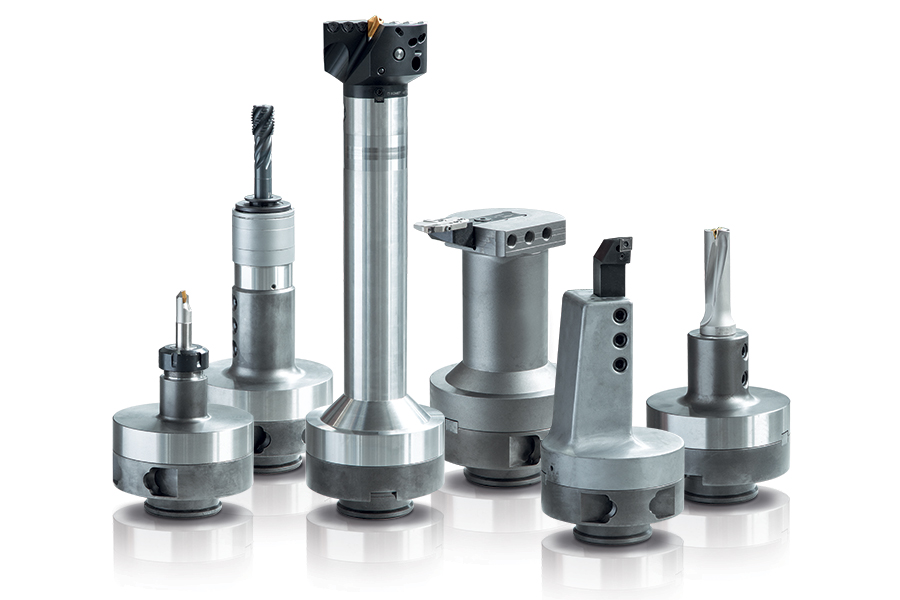

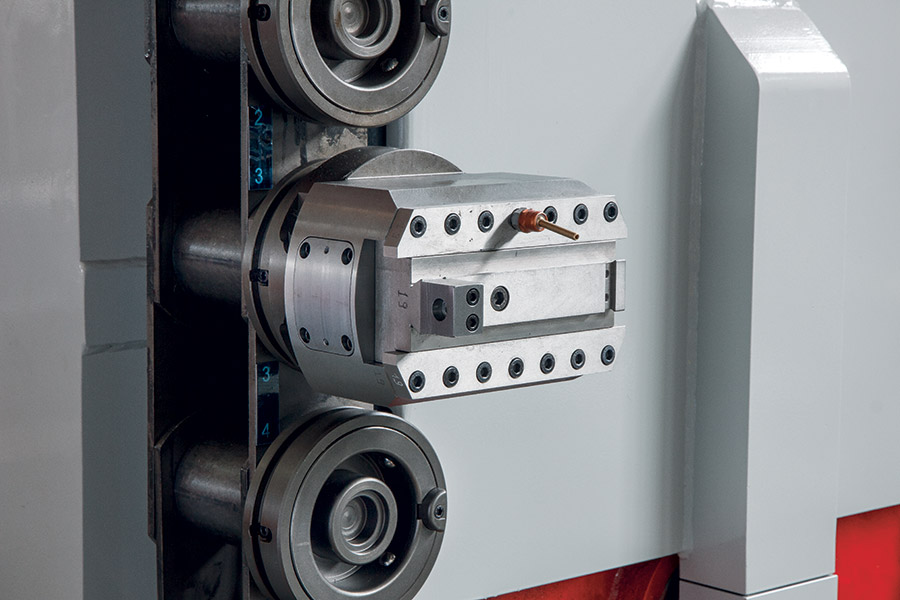

Les outils sont montés sur un support de base type TG2000 conçu et breveté par Trevisan Macchine Utensili SpA. Ce porte-outil garantit une rigidité maximale, puisque la fixation se réalise sur un support de large surface pendant l’usinage, ce qui permet des opérations d’enlèvement de métaux durs, tout en assurant le maximum de stabilité de l’outil.

TELECHARGER LE CATALOGUE

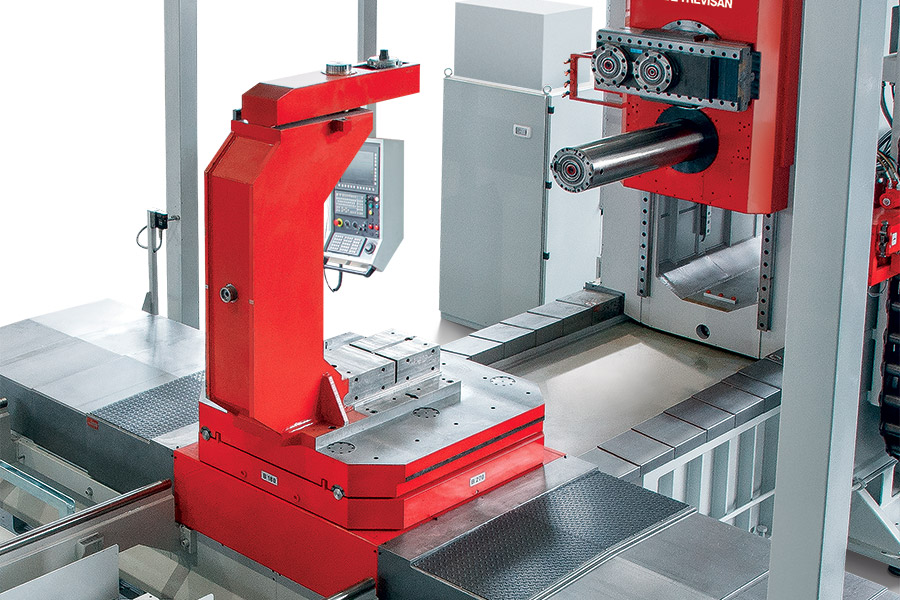

IMAGES ET VIDEOS DE LA MACHINE DS900
