CENTRE D’USINAGE TREVISAN DS450/130C

FICHE TECHNIQUE

  • CNC: Fanuc
  • Course axe X : 1070 mm
  • Course axe Y: 800 mm
  • Course axe Z: 900 mm
  • Dimensions table: 700 x 700 mm
  • Magasin outils: 46 postes
  • Puissance moteur de broche: 22 KW
  • Système changement des palletes: Oui
  • Tournage max. Ø: 600 mm
  • Unités d’usinage: 2
  • Vitesse moteur broche: 3000 t.p.m.

Le centre d’usinage DS450/130C se caractérise par 2 systèmes d’usinage :

D’une part – le dispositif de tournage de 450 mm de diamètre de l’axe U, qui est équipé de deux positions porte-outil sur la partie mobile de 130 mm, adaptées pour des opérations de tournage du petit à grand diamètre, en utilisant le même outil. Ce dispositif de tournage peut effectuer pratiquement tout type d’opération de tournage – sphérique ou conique, ainsi qu’alésage et filetage d’un seul point avec des outils standard de perçage et de filetage.

D’autre part, la broche de haute vitesse, située au-dessous du dispositif est utilisée pour le fraisage, le perçage, le taraudage et d’autres opérations d’usinage. Pour le perçage de grande vitesse et les applications de tournage, la broche de grande vitesse incorpore un système différentiel géré par la commande numérique, pour la programmation de l’outil. Pendant les opérations de tournage l’outil fonctionne comme un tour, en utilisant la vitesse de surface constante pour obtenir un niveau optimal d’enlèvement de métal tout en gardant la vie de l’outil. Le dispositif de l’axe U est bloqué dans sa position chaque fois que la broche est en fonction.

Cette machine de construction robuste est équipée d’un excellent système d’évacuation des copeaux et d’un système de surveillance entièrement clos.

Tous les composants internes de la tête sont constamment lubrifiés avec un système de lubrification progressive.

Le bâti est en acier soudé et stabilisé. La tête est en fonte Meehanite.

Tous les axes sont équipés de glissières à roulements linéaires , étant entraînés par des vis à billes et par des servomoteurs de haute performance.

Le centre d’usinage DS450 est équipé de palettes de 700mm x 700mm.

Les outils sont montés sur un support de base type TG2000 conçu et breveté par Trevisan Macchine Utensili SpA. Ce porte-outil garantit une rigidité maximale, puisque la fixation se réalise sur un support de large surface pendant l’usinage, ce qui permet des opérations d’enlèvement de métaux durs, tout en assurant le maximum de stabilité de l’outil.

Le centre d’usinage DS450/130C possède un magasin de changement d’outils de 46 postes équipé d’un manipulateur à 2 pinces.

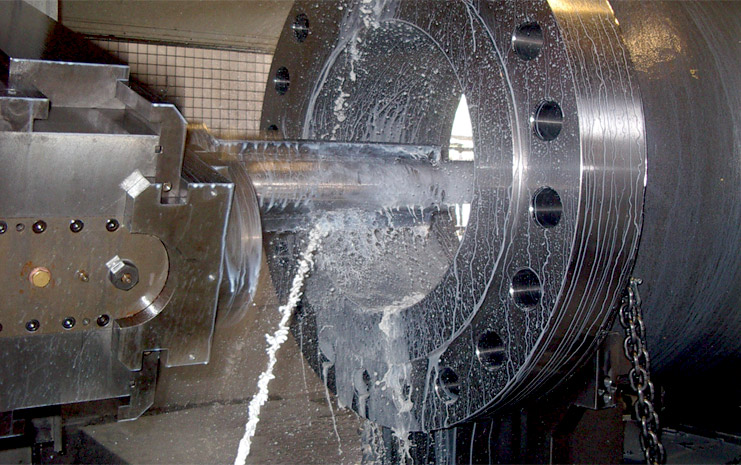

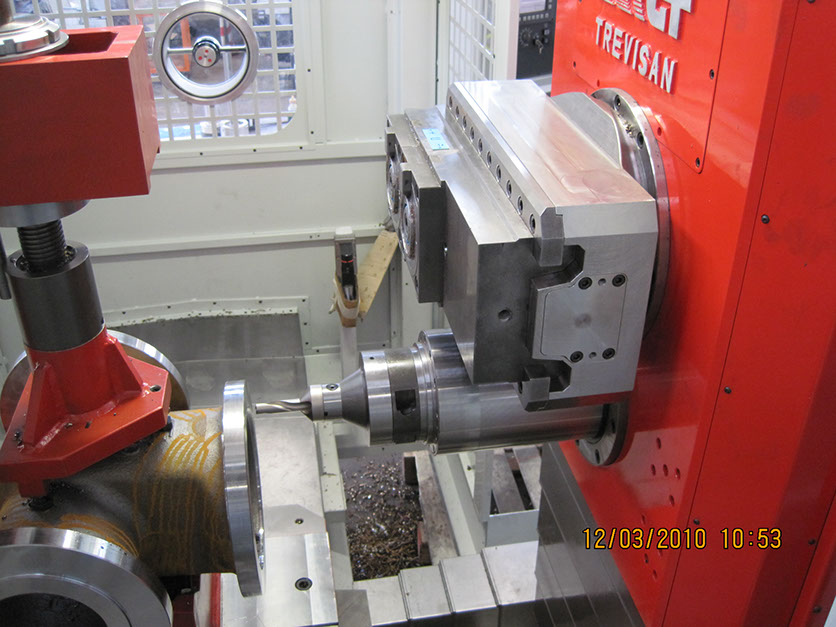

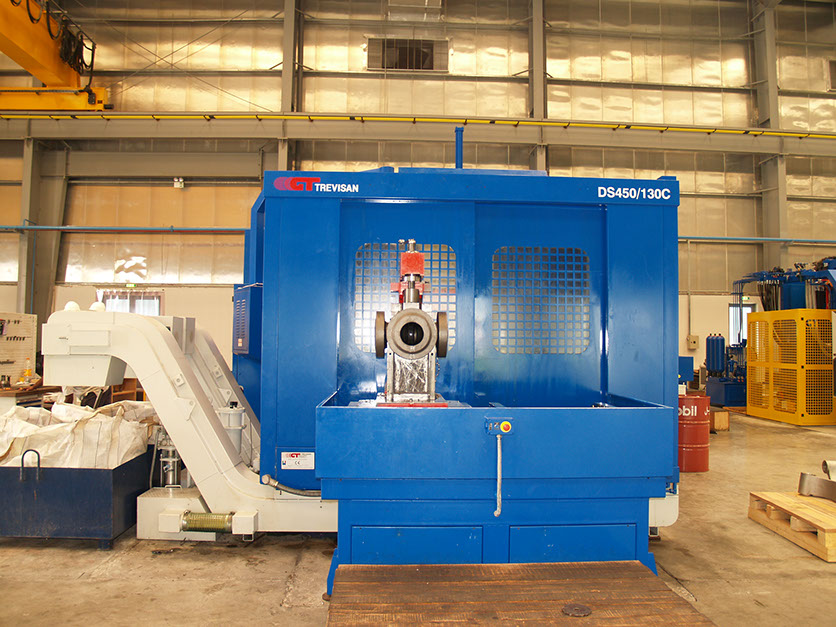

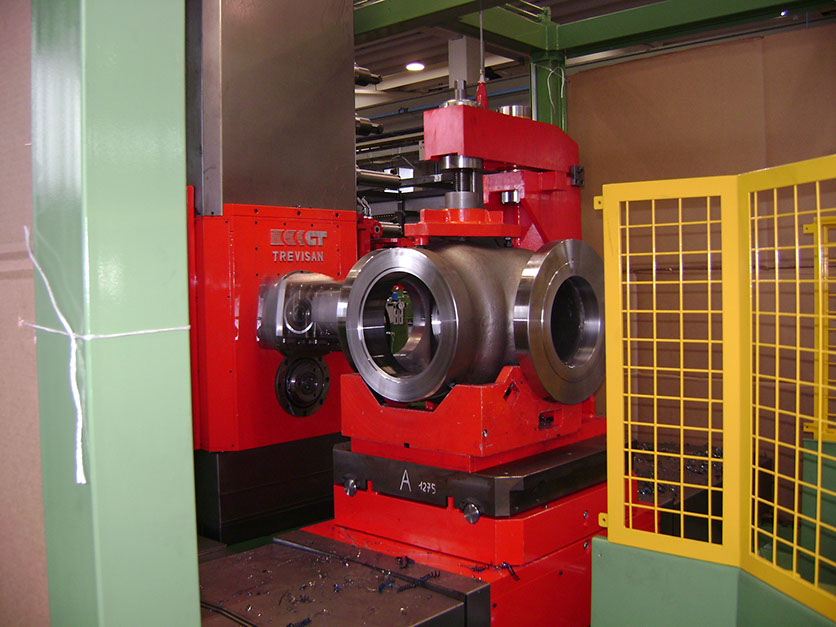

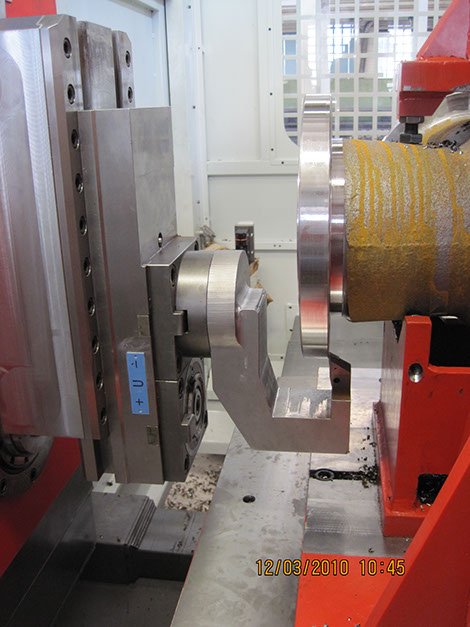

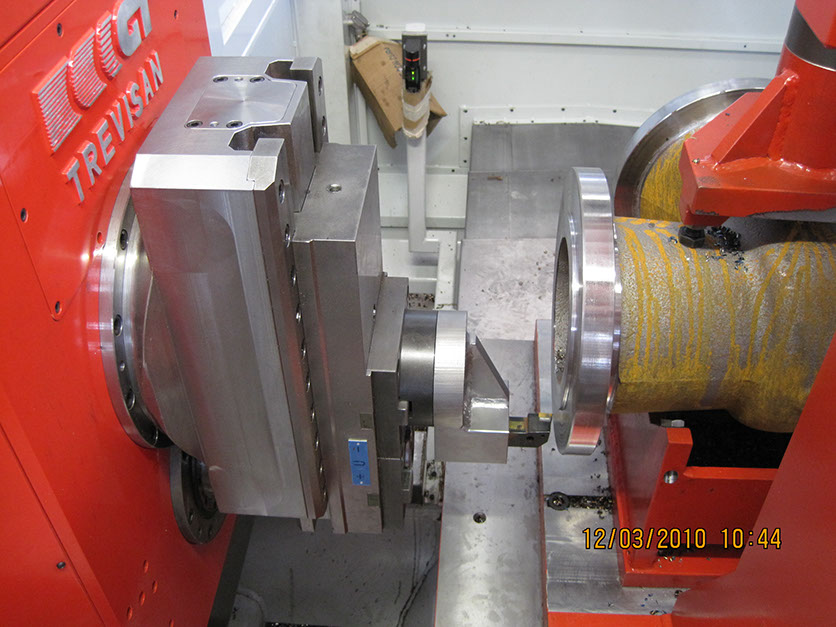

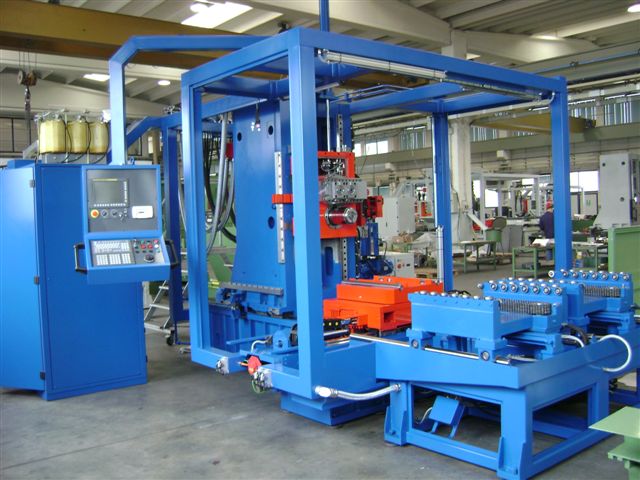

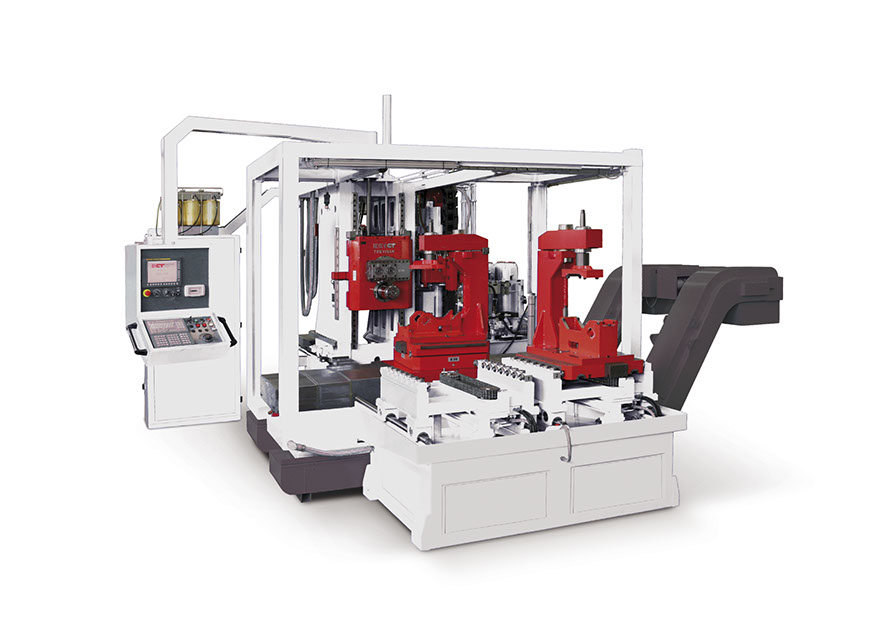

IMAGES ET VIDEOS DE LA MACHINE DS450
