CENTRE D’USINAGE TREVISAN DS600/200C RAM

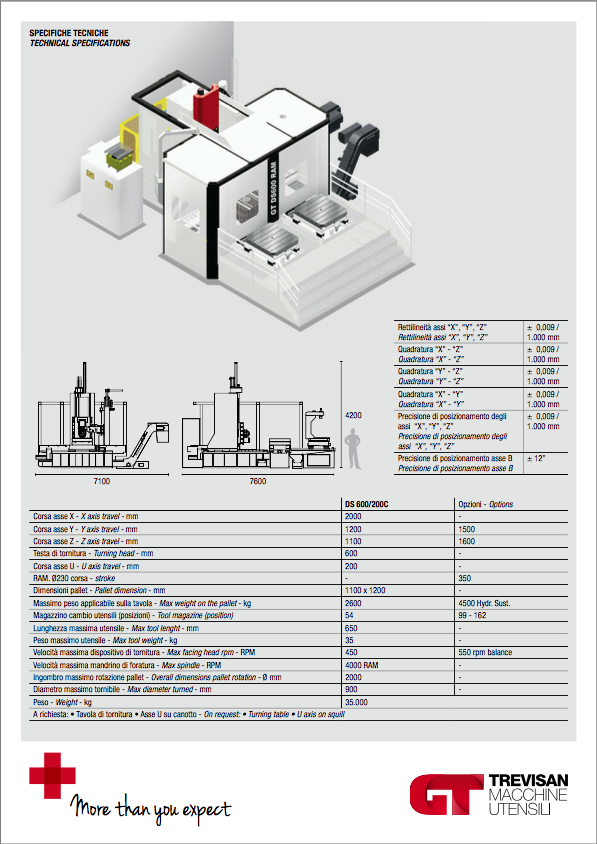

FICHE TECHNIQUE

  • CNC : Fanuc
  • Magasin d’outils : 46 positions
  • Course axe X : 700 mm
  • Course axe Y : 565 mm
  • Course axe Z : 600 mm
  • Max de tournage : 350 mm

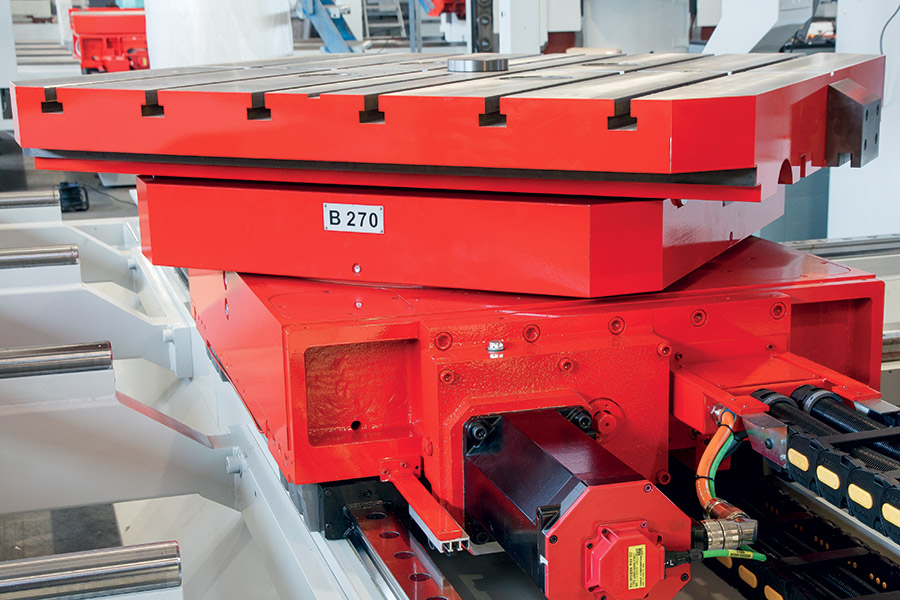

  • Dimensions de la table : 600×600 mm
  • Puissance moteur broche : 18 kW

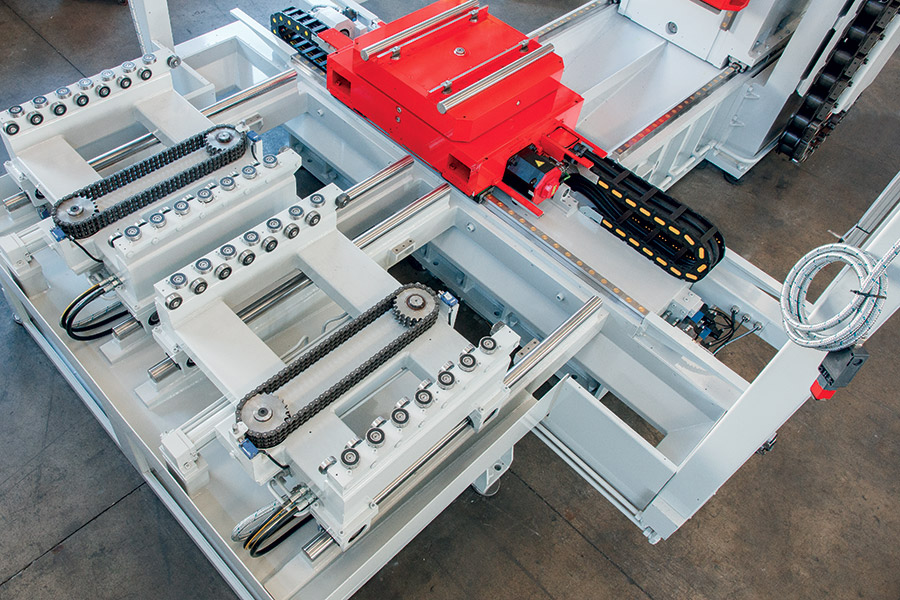

  • Système de changement palette : Oui
  • Unités d’usinage : 2
  • Vitesse du moteur broche : 3000 t.p.m.

Le centre d’usinage DS600 RAM possède deux moteurs différents, de 84 Kw. L’un est pour la tête d’alésage et de fraisage RAM, l’autre est pour le dispositif de tournage. Chaque moteur assure une puissance et une rigidité élevées, des fonctionnalités nécessaires pour les opérations d’usinage les plus difficiles. L’élimination de la transmission par engrenages à la tête de fraisage a permis l’augmentation de tours jusqu’à 4000 tr/min ce qui entraîne un couple et une puissance supérieures.

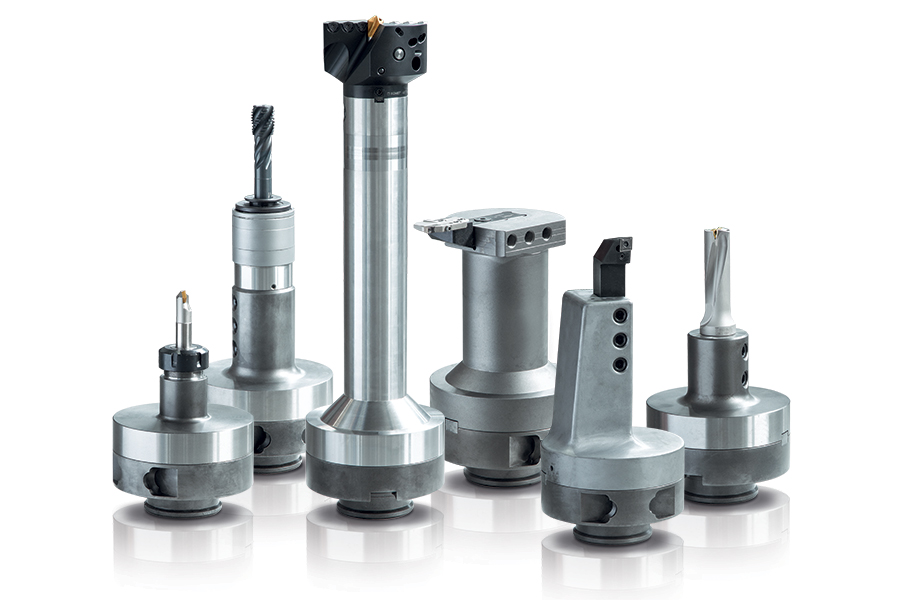

L’axe W RAM, ayant un diamètre de 230 mm et une course de 350mm, conçu pour des opérations d’usinage intensif, est équipé de système de réfrigération et d’un dispositif de blocage irréversible de la broche pour une rigidité augmentée. Il possède un axe U pour la gestion des têtes de tournage stockées dans le magasin d’outils.

Le dispositif de tournage a été conçu de manière que le circuit du liquide d’arrosage passe par le chariot porte-outils.

Le nouveau système permet un couple de 6000 Nm. Ce dispositif de tournage est idéal pour l’usinage d’une large gamme de pièces ayant le diamètre de tournage de jusqu’à 900 mm et il permet l’exécution de toutes les opérations d’usinage avec une flexibilité et qualités maximales.

TELECHARGER LE CATALOGUE

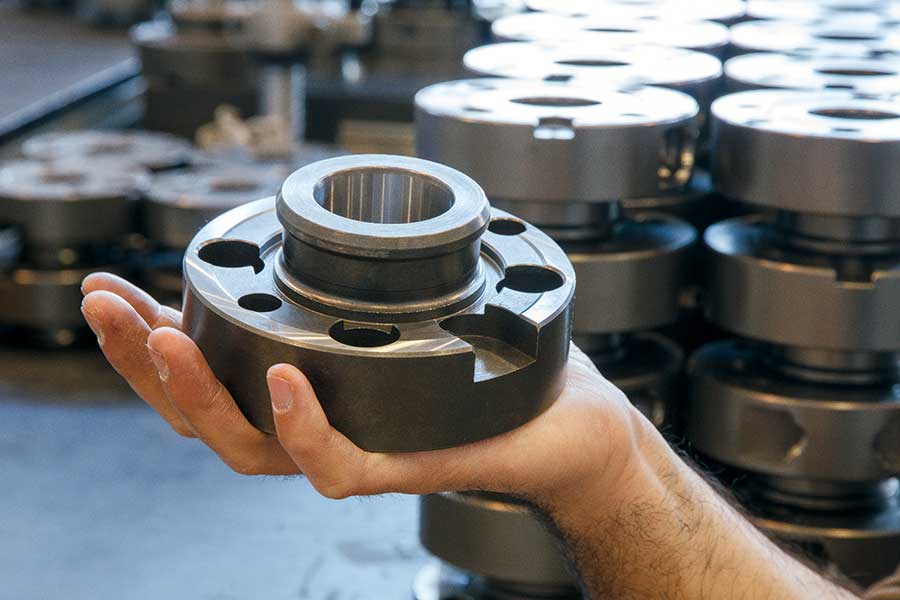

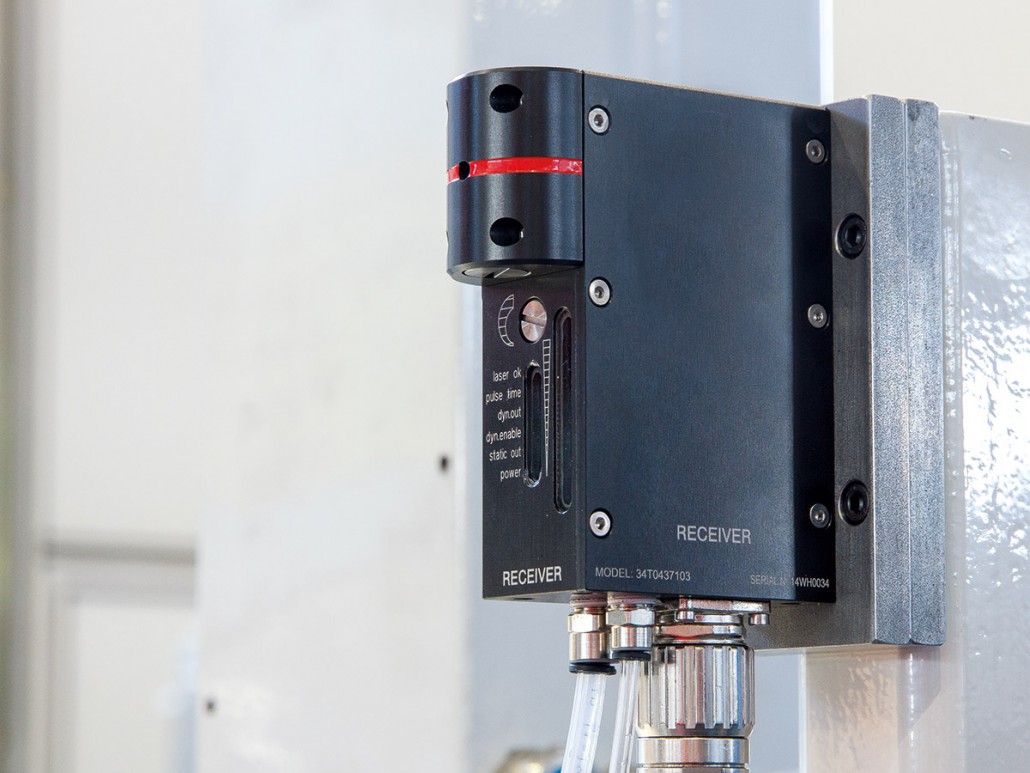

IMAGES ET VIDEOS DE LA MACHINE DS600/200C RAM
