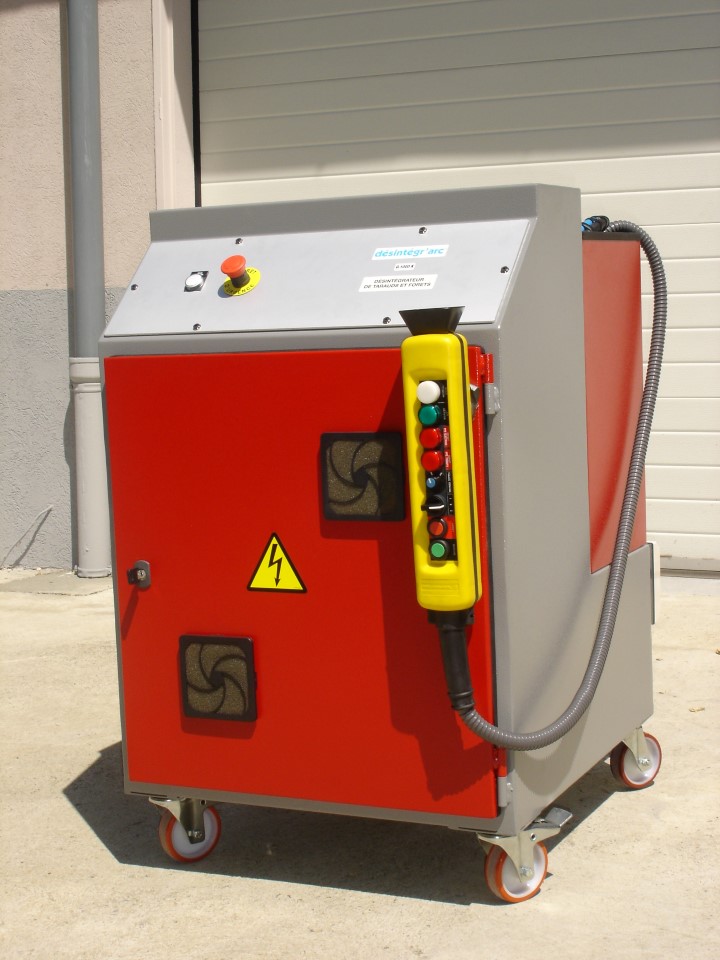

DÉSINTÉGRATEURS DE MÉTAUX CMME
G900K

Utilisation avec des électrodes Cuivre / Carbure
Usage intensif
Grande Capacité

 Générateur

  • Alimentation  400V Triphasé / 50Hz ou 230v Triphasé à préciser lors de la commande
  • Puissance 8/10/12 KVA, suivant modèle
  • Coupure générale par sectionneur, disjoncteur 32A
  • Alimentation des auxiliaires de commande par transformateur 400V/220V/24V
  • Sur roulettes
  • Poids 110kg
  • Peinture époxy texturée

 Protection de l’appareillage électrique

  • Protection générale par sectionneur, disjoncteur 32A dans un coffret extérieur, suivant modèle
  • Protection du transformateur de puissance et vibreur par sonde de température à réarmement automatique
  • Protection du transformateur de commande par fusibles, primaire et secondaire
  • Protection des groupes motos pompes par fusibles
  • Refroidissement du transformateur de puissance par circulation d’eau, groupe moto pompe 1
  • Refroidissement de l’électrode et évacuation des déchets par circulation d’eau, groupe moto pompe 2

Commande à distance 5 mètres

  • Bouton vert à impulsion  » Marche » I
  • Bouton rouge à impulsion « Arrêt » 0
  • Bouton coup de poing « Arrêt d’urgence »
  • Commutateur 3 positions dont une position neutre et 2 positions de puissance
  • Voyant blanc  » Sous tension »
  • Voyant vert  » En service »
  • Voyant rouge « Défaut de refroidissement du transformateur de puissance » pompe 1
  • Voyant rouge « Défaut de refroidissement de l’électrode » pompe 2
  • Régulateur de la vibration

Groupe moto pompe 1

  • Moteur puissance 0.36KW
  • Alimentation mono 220V 3A
  • Protection par fusibles
  • Protection de la pression par pressostat
  • Signalisation par voyant rouge « défaut transfo… »

 Groupe moto pompe 2

  • Moteur puissance 0.36KW
  • Alimentation mono 220V 3A
  • Soupape de sécurité préréglée à 3 bars
  • Protection par fusibles
  • Protection de la pression par pressostat
  • Signalisation par voyant rouge « défaut électrode… »

1 Bac des liquides de refroidissement du transformateur de puissance et bac des liquides de refroidissement de l’électrode capacité 80 litres environ, avec niveau visuel.

 Tête de désintégration

  • Alimentation 40V par transformateur de puissance réf  TC1
  • Fréquence de vibration 50 périodes/secondes
  • Raccordement rapide électrique et hydraulique
  • Robinet pour réglage du débit de liquide de refroidissement
  • Longueur de câble entre le générateur et la tête d’usinage 5 mètres
  • Fixation de l’électrode par mandrin à pince permettant de faire varier la longueur de l’électrode pour une plus grande rigidité et une plus grande précision (fourniture : 1 corps de pince, 4 pinces D2 à 8 et 4 écrous de serrage correspondant)

A prévoir

Dans le cas d’un usage intensif entraînant une remise en état périodique de la tête d’usinage, et afin de ne pas immobiliser le poste de désintégration, nous vous conseillons l’achat d’une seconde tête d’usinage.

  • Tête d’usinage à raccordement rapide électrique et hydraulique
  • Electrode cuivre / carbure
  • Poudre LD15

Fourniture

Avec l’appareil lot de 4 électrodes cuivre de différents diamètres, un sachet de sel électrolytique LD15, mandrin à pince permettant de faire varier la longueur de l’électrode pour une plus grande rigidité et une plus grande précision (1 corps+4 pinces D2 à 8 + 4 écrous de serrage)
