DÉSINTÉGRATEURS DE MÉTAUX CMME

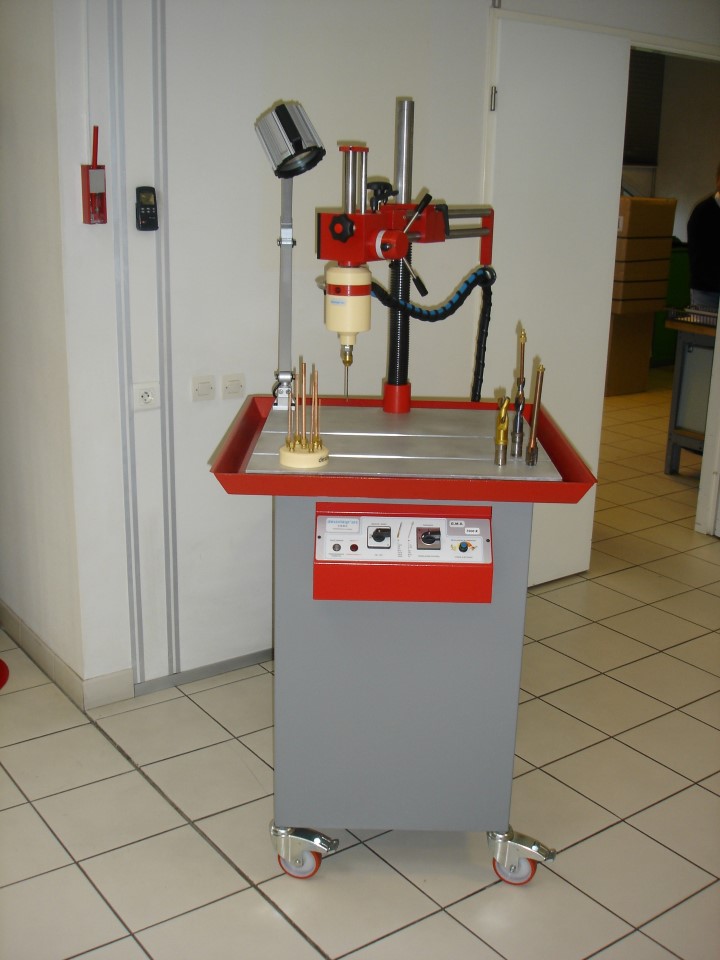

GMS7000K

Utilisation avec des électrodes Carbure et Molybdène

Générateur

  • Capacité du M1.6 à M30
  • Alimentation 400V / 32A ou 220v triphasée à préciser à la commande
  • Puissance 7KVA
  • Electrodes carbure (D1 à 1.75mm) / molybdène (D2 à 12mm)
  • Meuble bac sur roulette D100mm, poids supporté 120Kg
  • Table Alu 635x635mm, avec 2 rainures en T
  • Eclairage halogène 24V
  • Dimensions hors tout 900mm H930mm 250mm sans meuble bac
  • Poids 120kg

La face avant du générateur

  • Sectionneur général
  • Bouton coup de poing « arrêt d’urgence »
  • Bouton poussoir marche/arrêt ou 0/1
  • Commutateur 4 positions dont 3 positions de puissance
  • Voyant blanc « sous tension »
  • Voyant rouge « défaut température du transformateur de puissance » (sonde à réarmement automatique)
  • Régulation de la vibration, pour les électrodes de petits diamètres
  • Tableau de référence pour le choix de l’électrode à utiliser

La face arrière du générateur

  • Disjoncteur 30A à réarmement manuel, boîtier extérieur au meuble
  • Prise de raccordement du groupe moto pompe
  • Plaque de référence et signalisation CE
  • Fusible 5A protection commande

Tête de désintégration

  • Alimentation de 0 à 40V
  • Fréquence de vibration 50 périodes/secondes
  • Voyant rouge « défaut de pression électrode/pièce
  • Robinet de réglage du débit de refroidissement
  • Mandrin à pince permettant de faire varier la longueur de l’électrode pour une plus grande rigidité et une plus grande précision (fourniture : 1 corps de pince, 4 pinces D2 à 8 et 4 écrous de serrage correspond)
  • Longueur du faisceau électrique générateur / tête 2.4M

A l’intérieur du meuble bac

  • Groupe moto pompe 400v / 3A
  • Soupape de sécurité avec retour au bac des liquides
  • Bac des liquides plastique, capacité 40 litres
  • Clapet antiretour, évitant le désamorçage de la pompe
  • Crépine de filtration

Support « S »

  • Colonne et bras D40mm
  • Course verticale 350mm, avec une électrode de 50mm
  • Course transversale 400mm
  • Course de travail 100mm
  • Réglage fin des 2 axes X et Y (tête TMC)

Fournitures

Avec l’appareil lot de 3 électrodes molybdène de différents diamètres, 1 sachet de sel électrolytique LD15.
