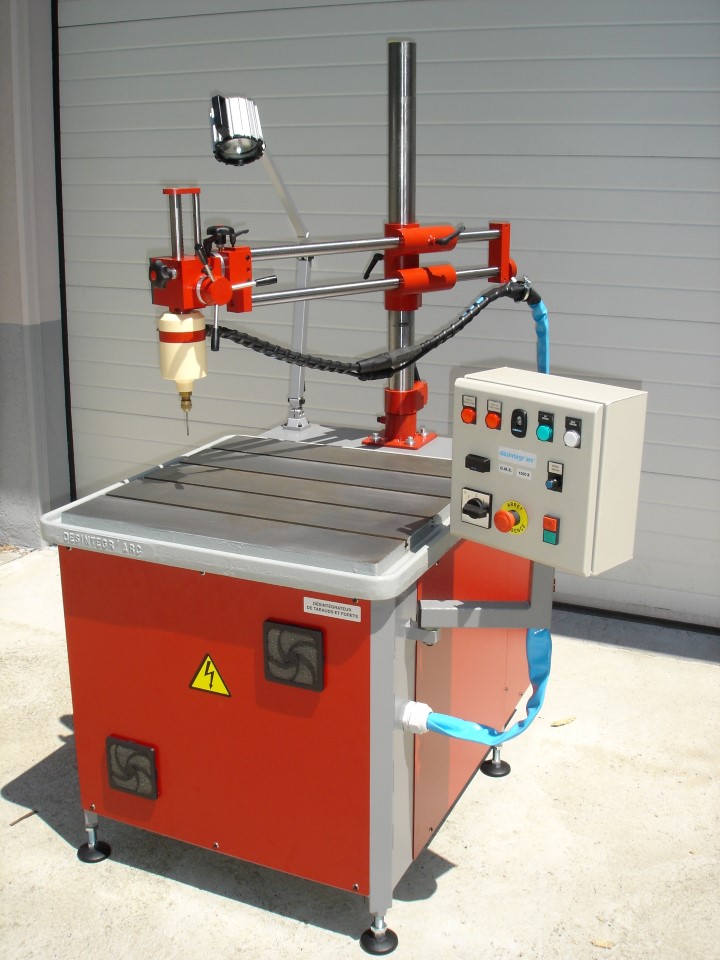

DÉSINTÉGRATEURS DE MÉTAUX CMME
GMS900K

Usage intensif
Capacité M3 à M30
Utilisation avec des électrodes Cuivre / Carbure

Générateur

  • Meuble bac + table fonte moulée 800 x 800 mm + support à descente manuelle
  • Alimentation 400V triphasée / 50Hz ou 220V triphasée à préciser à la commande
  • Puissance 8/10/12 Kva , suivant modèle
  • Alimentation des auxiliaires de commande par transformateur 400V/220V/24V
  • Pupitre de commandes articulé
  • Pieds antivibratoires
  • Lampe halogène 24v
  • Poids supporté par la machine 1100kg

Protection de l’appareillage électrique

  • Protection générale par sectionneur, disjoncteur 32A dans un coffret extérieur
  • Protection du transformateur de puissance et vibreur par sonde de température à réarmement automatique (70°)
  • Protection du transformateur de commande par fusibles primaire et secondaire
  • Protection des groupes moto pompes par fusibles
  • Refroidissement du transformateur de puissance par circulation d’eau, groupe moto pompe 1
  • Refroidissement de l’électrode et évacuation des déchets par circulation d’eau, groupe moto pompe 2

Pupitre de commandes

  • Bouton vert à impulsion  » Marche » I
  • Bouton rouge à impulsion « Arrêt » 0
  • Bouton coup de poing « Arrêt d’urgence »
  • Commutateur 4 positions dont une position neutre et 3 positions de puissance
  • Voyant blanc  » Sous tension »
  • Voyant vert  » En service »
  • Voyant rouge « Défaut de refroidissement du transfo de puissance » pompe 1
  • Voyant rouge « Défaut de refroidissement de l’électrode » pompe 2
  • Ampèremètre de contrôle d’usinage « Intensité de travail » (suivant modèle)
  • Régulateur de la vibration

Groupe moto pompe 1

  • Moteur puissance 0.36KW
  • Alimentation mono 220V 3A
  • Protection par fusibles 3A
  • Protection de la pression par pressostat et signalisation par voyant rouge défaut transfo
  • Protection de la pression par pressostat et signalisation par voyant rouge électrode

Groupe moto pompe 2

  • Moteur puissance 0.36KW
  • Alimentation mono 220V 3A
  • Soupape de sécurité préréglée à 3 bars avec retour au bac

Bac des liquides de refroidissement

  • capacité 70L
  • Niveau de contrôle visuel

Tête de désintégration

  • Alimentation de 0 à 40V par transformateur de puissance réf TC1
  • Fréquence de vibration 50 périodes/secondes
  • Raccordement rapide électrique et hydraulique
  • Robinet pour réglage du débit de liquide de refroidissement
  • Utilisation d’électrode carbure et cuivre
  • Fixation de l’électrode par mandrin à pince permettant de faire varier la longueur de l’électrode pour une plus grande rigidité et une plus grande précision (fourniture : 1 corps de pince, 4 pinces D2 à 8 et 4 écrous de serrage correspondant)

Support « S »

  • Colonne et bras D57mm
  • Descente manuelle
  • Course verticale 650mm, avec une électrode de 50mm
  • Course transversale 720mm
  • Course de travail 100mm
  • Réglage fin des 2 axes X et Y

Fournitures

Avec l’appareil lot de 4 électrodes de différents diamètres, un sachet de sel électrolytique.

A prévoir

Dans le cas d’un usage intensif entraînant une remise en état périodique de la tête d’usinage, et afin de ne pas immobiliser le poste de désintégration, nous vous conseillons l’achat d’une seconde tête d’usinage.

  • Tête d’usinage à raccordement rapide électrique et hydraulique
  • Electrode cuivre / carbure
  • Poudre LD15
