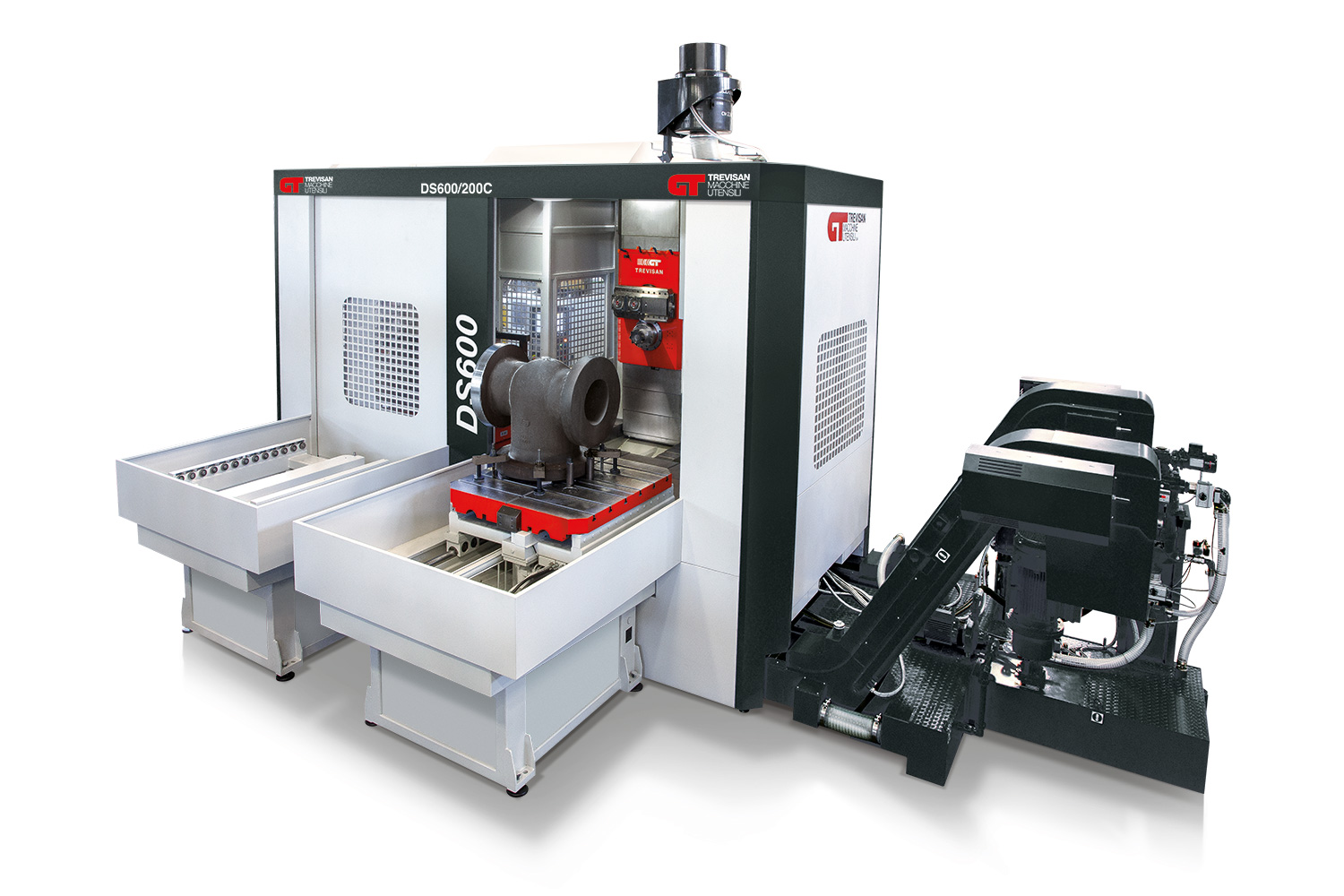

CENTRE D’USINAGE TREVISAN DS600/200C

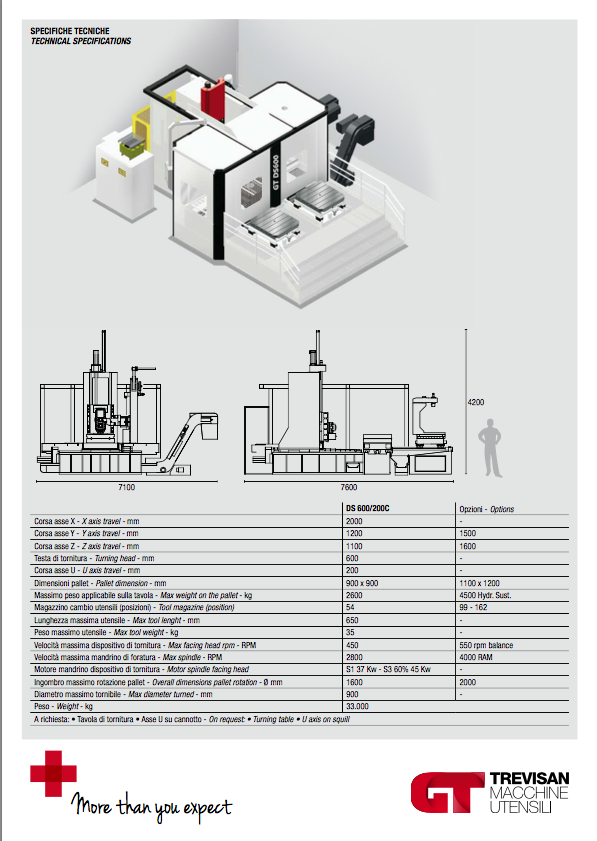

FICHE TECHNIQUE

  • CNC: Fanuc
  • Course axe X : 2000 mm
  • Course axe Y: 1000 mm
  • Course axe Z: 1100 mm
  • Dimensions table: 900×900 mm
  • Magasin outils: 54 postes
  • Puissance moteur de broche: 37 KW
  • Système changement des palletes: Oui ( option avec 3 palletes ou plus…)
  • Table basculante: en option
  • Tournage max. Ø: 900
  • Vitesse moteur broche: 3000 t.p.m.

sLe centre d’usinage DS600/200C possède un magasin de changement d’outils de 54 postes équipé d’un manipulateur à 2 pinces.

Cette machine combine les avantages de l’usinage fixe avec celui de l’usinage de rotation-cadre.

Le centre d’usinage DS600/200C se caractérise par 2 systèmes d’usinage :

D’une part – le dispositif de tournage de 600 mm de diamètre de l’axe U, qui est équipé de deux positions porte-outil sur la partie mobile de 200 mm, adaptées pour des opérations de tournage du petit à grand diamètre, en utilisant le même outil. Ce dispositif de tournage peut effectuer pratiquement tout type d’opération de tournage – sphérique ou conique, ainsi que des alésages et des filetages d’un seul point avec des outils standard de perçage et de filetage.

D’autre part, la broche de haute vitesse, située au-dessous du dispositif est utilisée pour le fraisage, le perçage, le taraudage et d’autres opérations d’usinage. Pour le perçage de grande vitesse et les applications de tournage, la broche de grande vitesse incorpore un système différentiel géré par la commande numérique, pour la programmation de l’outil. Pendant les opérations de tournage l’outil fonctionne comme un tour, en utilisant la vitesse de surface constante pour obtenir un niveau optimal d’enlèvement de métal tout en gardant la vie de l’outil. Le dispositif de l’axe U est bloqué dans sa position chaque fois que la broche est en fonction.

Cette machine de construction robuste est équipée d’un excellent système d’évacuation des copeaux et d’un système de surveillance entièrement clos.

Tous les composants internes de la tête sont constamment lubrifiés avec un système de lubrification progressive.

Le bâti est en acier soudé et stabilisé. La tête est en fonte Meehanite.

Tous les axes sont équipés de glissières à roulements linéaires et sont entraînés par des vis à billes et par des servomoteurs de haute performance.

Le centre d’usinage DS600 est équipé de palettes de 900mm x 900mm.

Les porte-outils sont montés sur un support de base type TG2000 conçu et breveté par Trevisan Macchine Utensili SpA. Ce porte-outil garantit une rigidité maximale, puisque la fixation se réalise sur un support de large surface pendant l’usinage, ce qui permet des opérations d’enlèvement important de matériel, tout en assurant le maximum de stabilité de l’outil.
